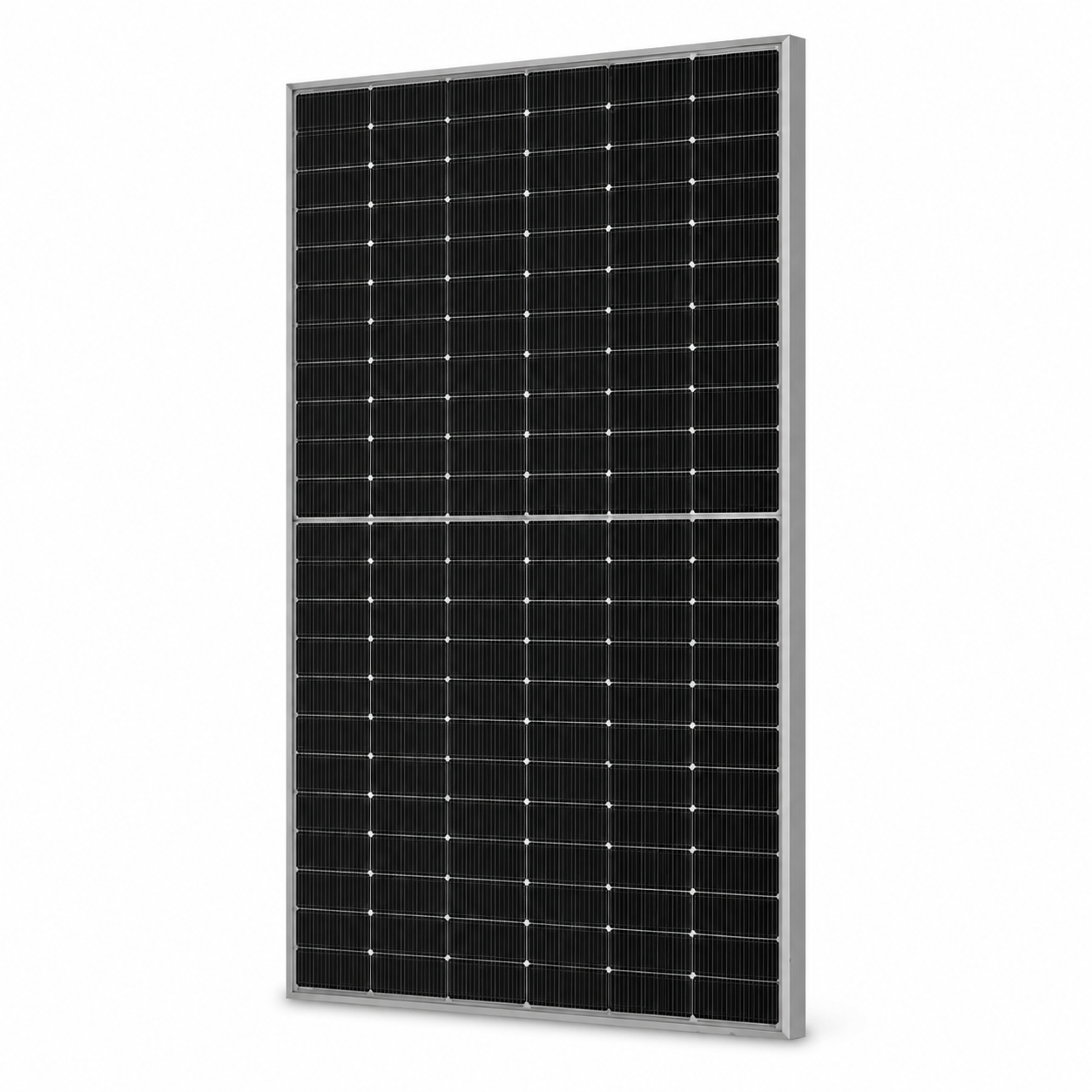

TommaTech 745Wp 144TNB M10 Diamond Plus Güneş Paneli
TommaTech 745Wp 144TNB10 M10 Bifacial TOPCon Diamond Plus Güneş Paneli
TommaTech 745Wp 144TNB10 M10 Diamond Plus Güneş Paneli, yüksek enerji üretimi gerektiren güneş enerjisi projeleri için geliştirilmiş çift yüzeyli, monokristal ve TOPCon hücre teknolojisine sahip yüksek verimli bir güneş panelidir. Panelin DI620 modelinde ön yüz nominal gücü 620Wp olup uygun yüzey ve kurulum koşullarında arka taraftan sağlanan yüzde 20 güç kazancıyla toplam çıkış gücü 744Wp seviyesine ulaşabilmektedir.
Bifacial yapısı sayesinde panelin ön yüzüne doğrudan gelen güneş ışınlarının yanı sıra zeminden ve çevredeki yüzeylerden yansıyan ışınım da elektrik üretiminde kullanılabilir. 16BB bara ve Half-Cut hücre mimarisi, panel üzerindeki elektriksel kayıpların azaltılmasına ve yüksek güç çıkışının korunmasına yardımcı olur.
Öne Çıkan Özellikler
- 745Wp'ye ulaşan bifacial güç: 620Wp ön yüz gücü ve yüzde 20 arka yüzey kazancıyla 744Wp toplam güç.
- TOPCon hücre teknolojisi: Yüksek dönüşüm verimliliği ve güçlü enerji üretimi.
- Çift yüzeyli üretim: Ön ve arka yüzeyden elektrik üretme imkânı.
- Yüzde 24 panel verimliliği: Sınırlı alanda daha yüksek kurulu güç elde edilmesine yardımcı olur.
- 144 adet Half-Cut hücre: 24 x 6 hücre dizilimine sahip optimize edilmiş tasarım.
- 16BB teknolojisi: Akım iletimini destekleyen çoklu bara yapısı.
- Düşük ışınım performansı: Sabah saatleri ve bulutlu hava koşullarında üretimin devam etmesini destekler.
- Yansıma azaltıcı kaplama: Cam yüzeyinde toz birikimini azaltmaya yardımcı olan özel kaplama.
- IP68 bağlantı kutusu: Toz ve suya karşı yüksek koruma seviyesi.
- Geniş çalışma sıcaklığı: -40°C ile +85°C arasında çalışma aralığı.
- Uzun garanti süresi: 15 yıl ürün ve 30 yıl performans garantisi.
Teknik Özellikler
| Teknik Özellik | Değer |
|---|---|
| Seri / Model | Diamond Plus DI620 144TNB10 |
| Ürün Güç Sınıfı | 715-745Wp Bifacial |
| Ön Yüz Maksimum Gücü | 620Wp |
| Yüzde 20 Arka Yüz Kazancıyla Güç | 744Wp |
| Ön Yüz Modül Verimliliği | %24,00 |
| Hücre Teknolojisi | Bifacial TOPCon Monokristal Half-Cut, 16BB |
| Hücre Sayısı | 144 adet (24 x 6) |
| Hücre Boyutu | 182,2 x 91,8 mm |
| Maksimum Güç Gerilimi (Vmp) | 44,55V |
| Maksimum Güç Akımı (Imp) | 13,92A |
| Açık Devre Gerilimi (Voc) | 53,18V |
| Kısa Devre Akımı (Isc) | 14,66A |
| Güç Toleransı | ±%10 |
| Maksimum Sistem Gerilimi | 1500V DC |
| Maksimum Seri Sigorta Akımı | 25A |
| Çalışma Sıcaklığı | -40°C ile +85°C |
| Güvenlik Sınıfı | Class II |
| Panel Boyutları | 2278 x 1134 x 30 mm |
| Ağırlık | 28 kg |
| Maksimum Rüzgâr / Kar Yükü | 1600 / 1600 Pa |
| Bağlantı Kutusu Koruma Sınıfı | IP68 |
| Bağlantı Kutusu Kablo Boyu | 300 mm |
| Ürün Garantisi | 15 yıl |
| Performans Garantisi | 30 yıl |
Arka Yüzey Güç Kazanımı
Panelin arka yüzeyinden sağlanacak ilave üretim; kurulum yüksekliği, zemin rengi, yüzey yansıtma oranı, panel açısı ve gölgelenme koşullarına göre değişebilir.
| Arka Yüz Kazanımı | Toplam Güç | Eşdeğer Verimlilik |
|---|---|---|
| %5 | 651Wp | %25,20 |
| %10 | 682Wp | %26,40 |
| %15 | 713Wp | %27,60 |
| %20 | 744Wp | %28,80 |
Sıcaklık Katsayıları
| Değer | Sıcaklık Katsayısı |
|---|---|
| Isc | +0,040%/°C |
| Voc | -0,260%/°C |
| Pmax | -0,300%/°C |
Ambalaj Bilgileri
- Palet başına panel adedi: 36 adet
- 40' GP konteyner kapasitesi: 720 adet
- Konteyner başına palet: 20 palet
Kurulum ve Kullanım Bilgileri
TommaTech Diamond Plus bifacial güneş panelinden yüksek verim alınabilmesi için panelin arka yüzeyine yansıyan ışınımın engellenmemesi ve panel ile montaj yüzeyi arasında yeterli havalandırma boşluğu bırakılması önerilir. Panel; yangına dayanıklı, güvenli ve uygun taşıma kapasitesine sahip bir konstrüksiyon üzerine monte edilmelidir.
Şeffaf plastik, PVC veya yangına karşı dayanıklı olmayan yüzeylerin üzerine kurulum yapılmamalıdır. Panel dizilimi, inverter MPPT gerilim aralığı, açık devre gerilimi, kısa devre akımı ve sıcaklık katsayıları dikkate alınarak yetkili kişiler tarafından projelendirilmelidir.
Elektriksel değerler; 1000 W/m² güneş ışınımı, AM 1.5 hava kütlesi ve 25°C hücre sıcaklığından oluşan standart test koşullarında ölçülmüştür. Arka yüzey güç kazancı kurulum ve çevre koşullarına bağlıdır. Teknik özellikler ve garanti koşulları üreticinin güncel dokümanlarına tabidir.
